RX3G пишет:
Спасибо Олег! Получился прогресс с VXO. Оказывается все важно. Какой КПЕ, значение и качество дросселя , число кварцев. Проделал опыты на макетной плате. Для опыта взял кварцы 7023.
Дроссель самодельный 30 мкГн (такой получился для опытов)
Параллельно 3 кварца + дроссель + КПЕ - 7008-7023 дельта 15 кгц
Параллельно 2 кварца + дроссель + КПЕ - 7016-7023 дельта 7 кгц
Один кварц + дроссель + КПЕ 7020 -7023 дельта 3 кгц

Опыт с двумя кварцами 7030 + дроссель + КПЕ = 7023-7030, следовательно с тремя 7030
можно ожидать диапазон 7030-7015.
По звуку из динамика контрольного приемника есть ощущение что уровень сигнала от VXO не
постоянный , а уменьшается с увеличением емкости КПЕ. Пока не мерил.

Дельта 15 кГц на диапазоне 7 МГц это очень даже хорошо. Так точно, величина сдвига очень зависит не только от величины индуктивности, но и от ее добротности. Причем не всегда высокая добротность оказывается лучше, чем малая. В моем стареньком "Тукане" на 20-ку VXO был с двумя кварцами 11059 кГц (ПЧ 3 МГц) и я пробовал всякие дроссели и катушки. Лучшим оказался старый бескорпусный дроссель на кусочке феррита 10 мкГн. С ним и варикапом мне удалось перекрывать почти весь CW участок 20-ки, примерно от 14005 до 14065 кГц. Пробовал ставить и третий кварц, но он почти никакой прибавки в перекрытии не дал, оставил два. Мне кажется, что и собственная межвитковая емкость дросселя или катушки также имеет значение для величины увода кварца, как и собственные параметры каждого экземпляра кварца. В общем, без ненаучного метода тыка никак не обойтись в наших делах

На сегодняшнюю "вечеринку" я пришел с 500 мВт передатчиком ONER и почти SDR приемником на одном диоде. Я его называю детекторный SDR приемник. Схема давно известная. Обычный детекторный приемник с катушкой связи к основному контуру. На эту катушку связи подается сигнал с кварцевого генератора, у меня это 7003 кГц. Вместо наушников подключем к звуковой карте и запускаем простейшую SDR программу Rocky. Замечательный прием почти во всем CW участке 40-метрового диапазона. Поскольку в таком приемнике нет фращателей фаз, то имеем две полосы приема: нужную нам 7000...7040 кГц, и ненужную нам 6960...7000 кГц. Однако, в ненужном участке нет мощных мешающих станций, и в нужной нам полосе приема нам ничего лишнего не мешает.
Передатчик ONER (автор GM3OXX) собран из набора клуба G-QRP на плате размером 1 х 1 кв.дюйм, отсюда и его название. Частота кварцованная, на выходе полевик VN10km. Я не стал ставить П-фильтр и сигнал в антенну идет прямо со стока транзистора. Антенна Инв Ви на высоте 8 м от земли.

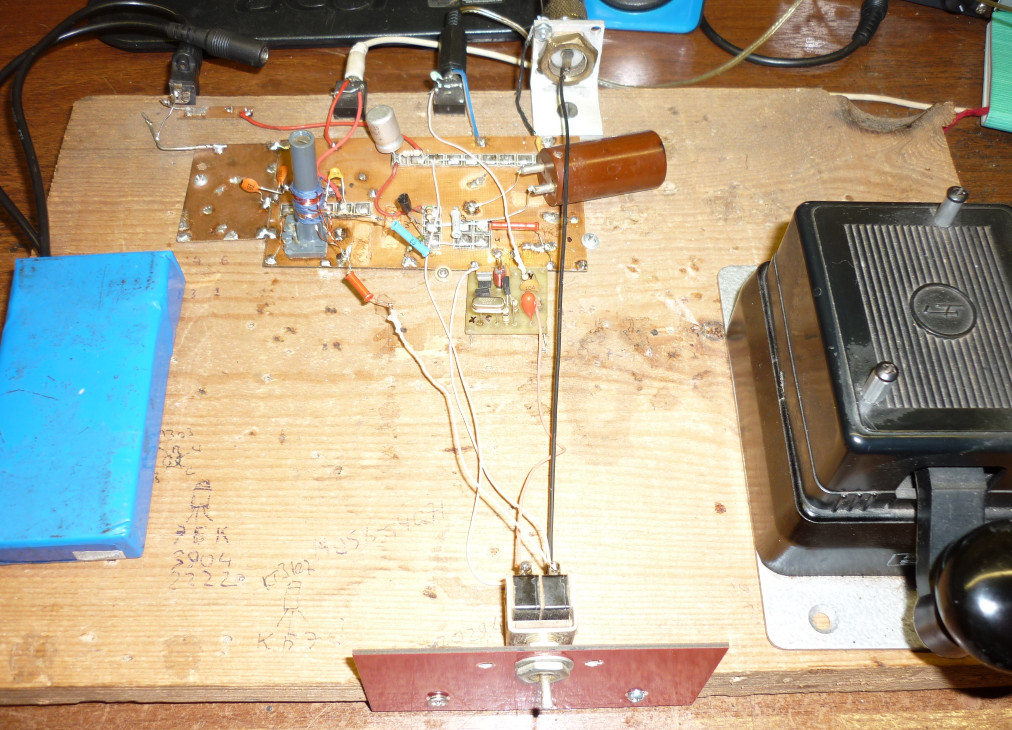

Все это хозяйство размещено на макетной дощечке.
Сегодня проведена первая связь на таком "оборудовании" с Ростовом-на-Дону UI7M, 599 в обе стороны. Скиммеры также ловили мои CQ от 1 до 6 дБ. Буду рад любым связям, приходите на "вечеринки"!

Время идет и приходиться время от времени проверять настройку антенн. Моя горизонтальная INV VEE натянутая над частью участка в 6 соток из окна второго этажа на высоте 4м , расположена не совсем удачно - один из проводов проходит через вершину 8-метровой груши и ее дальний конец всего в 3м от земли. Вторая половина с дальним концом на высоте 5-6 м проходит над кустом сирени, из-за которой я вчера упал с высоты 3 м спиной на бетонную отмостку, но спасло то, что при падении я врезался в пластиковую бочку с водой. Ушибы побаливают, но это не помешало выместить мою злость на этом кусте полностью - его верхушку обрезал. Моя XYL про укорочения ее куста ничего не сказала. Это уже хорошо.
Проверка КСВ показала, что его минимум КСВ=1,8 на частоте 7300кГц. Прикидка по формуле из Ротхаммеля L(м)= 142,5/F(мГц) показала ,что необходимо удлинить общую длину на примерно 60см.
Известно, что, если диполь висит низко над землей и его сопротивление излучения не равно 75 ом или 50 для ИНВ.ВИ, то сместив точку запитки от центра, можно найти точку на диполе, где сопротивление равно заданому ( 75 или 50 ом) А сместив далеко можем найти точку, где оно равно 200 или 300 ом - получаем не симметричный диполь. На какую половинку диполя включать дополнительный отрезок 60 см, наверное, никто не скажет. Поэтому подключил к той половинку, к которой проще подойти . Угадал. Минимум КСВ сместился на 6930 - надо немного укоротить дополнительный отрезок. И КСВ теперь не 1,8 в точке минимума, а 1,3. Как говорил Генсек на одном из съездов КПСС - Верной дорогой идете товарищи.
Вы спросите, а где здесь Микси-Пикси - до этого на эту антенну RBN не реагировали. В 18.30мск дал пробное CQ - через пару минут ES5PC меня зафиксировал. А в 20.28мск RBN HA5E. Еще через несколько минут QSO c RA1ALS - 559/339/ на фоне китайской музыки. Так, что низко подвешенная антенна - не приговор.

Немного образовалось свободного времени и продолжил опыты с VXO
Прошлый опыт
Дроссель самодельный 30 мкГн (такой получился для опытов)
Параллельно 3 кварца + дроссель + КПЕ - 7005-7023 дельта 18 кгц
Параллельно 2 кварца + дроссель + КПЕ - 7016-7023 дельта 7 кгц
Один кварц + дроссель + КПЕ 7020 -7023 дельта 3 кгц

Новый опыт
Дроссель самодельный 50 мкГн , кварцы 7023
Параллельно 3 кварца + дроссель + КПЕ - 6878-7021,7 дельта 143 кгц
Параллельно 2 кварца + дроссель + КПЕ - 7004-7022 дельта 18 кгц
Один кварц + дроссель + КПЕ 7017,7 -7021,7 дельта 4 кгц

Видно что с дросселем исходная частота кварца уходит вниз на 1 кгц.
Попробовал дроссель меньше 30 мкГн возможно 10 -15 мкгн . Влияния практически нет.
вроде как просто провод. Частота уводится немного вверх.
Вывод: дроссель 50 мкгн самый подходящий.

Олег покажи скан картинки на компе с приемника СДР на одном диоде и катушке .

Андрей, картинка не проблема. Но я планирую разместить в очередном "Вестнике 72" подробный рассказ об этом приемнике со всеми деталями, подробностями и впечатлениями о его работе. Конечно, с максимумом иллюстраций. Возможно, этот номер "Вестника 72" будет тематическим по всевозможным не очень серьезным простейшим самоделкам типа Микро, Пикси, Кукушка, Лягушка и т.д. и их модификациями. Буду очень признателен авторам любых рассказов и коротких заметок о своем собственном опыте и экспериментах с подобной техникой.

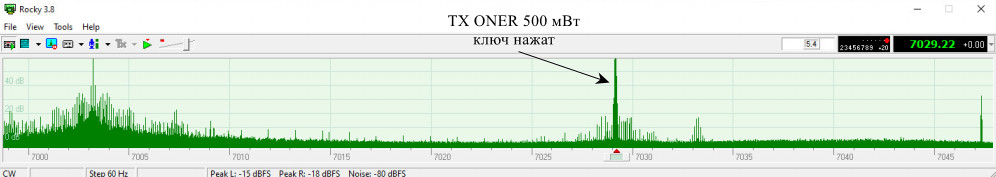

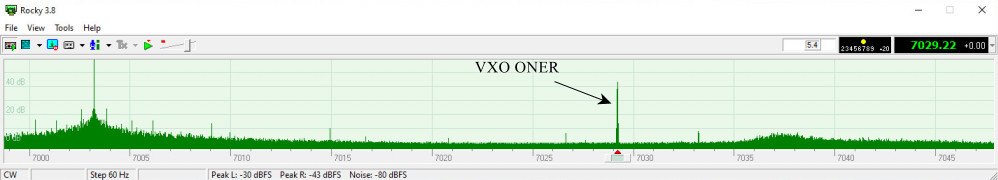

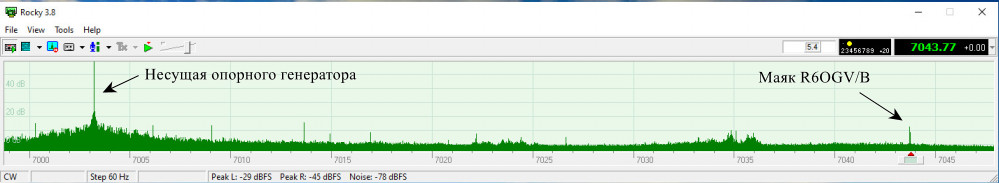

Кто интересовался скринами работы моего диодного СДР-ДСП приемника? Любуйтесь! Снято с экрана в 13 UTC, антенна Инв Ви на высоте 8 м
Чуть позже удалось принять сигналы Сергея RA3VGS, Александра UA3PMV, Андрея R1OA (Пикси), Ильсура RN4R (ламповый ТХ 3 Вт). Сигналы UA3PMV принимал также и на Микро. Мои CQ ловили скиммеры от Чехии до Урала, но связей провести не удалось. Но, никто и не обещал изобилия легких связей на простейших милливаттных самоделках. Вечерние заседания на 40-ке продолжаются!

17 UTC удалось провести связь с R8TS (LO91jr, Оренбургская обл, 1312 км). Мне рапорт 339 с кусби и курэм. Спасибо оператору Николаю за терпение! У меня Микро 300 мВт и Инв Ви.
Немного не хватило до зачета связи с R1OC (5 Вт). Я принял от него 559, ему передал 339, но CFM от него не получил.
Слышал как Андрей R1OA проводил связь с UG4A. Потом стал звать Андрея, но без успеха.

У меня сегодня в копилке ПИКСИКА UG4A ,Олег слышал у тебя пол позывного и пропал (((( итог 24 QSO уже !!!
