Топик как бы и не по основной теме сайта, но просто захотелось поделиться парой фоток. Вроде бы об этом иногда говорим, но глазами редко видим...
В процессе работы над RDS-кодером (rw6hrm.qrz.ru/rdscoder.htm если кого-то интересует) понадобилось умножить частоту 19 кГц до 57 кГц. Вариаций несколько, но обычное олдовое утроение частоты со "звенящим контуром" понравилось более всего.
Схема простая - 561ЛА7 и как аналоговый усилитель, и как "цифровой" ограничитель. Плюс катушка с транзисторным ключом. Входной сигнал усиливаем/ограничиваем, преобразуем в остроконечные импульсы, подаём на контур, с контура снимаем утроенную частоту, усиливаем, ограничиваем и радуемся.
Особо понравился сигнал с контура - виден "удар" 19 кГц (низкий остроконечный уровень), три затухающих колебания "звона", и всё по-новому. Пока подбирал конденсатор, удалось умножить до 11 без особых усилий.
Если проводить урок физики , то можно углубиться и посчитать добротность контура по затуханию импульсов.

rw6hrm пишет: Тоже была мысль проверить этот способ, но руки так и не дошли.
Только думал несколько проще (без транзистора).

rw6hrm пишет:

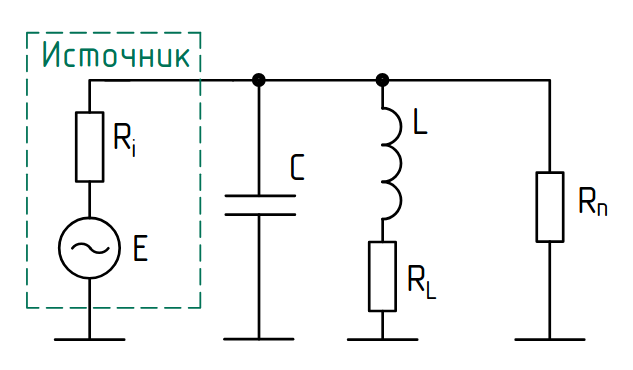

Если интересно, процесс утроения можно описать математически. Примем схему изображенную на рисунке.
Для сохранения высокой нагруженной добротности контура характеристическое сопротивление его элементов нужно взять много меньше выходного и входного сопротивлений (нагрузки и источника). Иначе говоря, что бы этот контур хорошо шунтировал источник и нагрузку на нерабочих частотах. Примем частоту настройки контура = 1 МГц, характеристическое сопротивление контура 50 Ом, выходное сопротивление источника 25 кОм, нагрузки 25 кОм, холостую добротность катушки 250, значит сопротивление потерь катушки RL = 50/250 = 0,2 Ома. С учетом влияния источника и нагрузки Qn, после приведения параллельных сопротивлений в последовательный вид, получиться равной около 166. Эквивалентное сопротивление на рабочей частоте примерно 50*166 = 8300. Иначе говоря, коэффициент передачи получится равным 8,3/(8,3+25) = 0,25. ЭДС источника примем с формой меандра, амплитудой 1 В, частота 1Мгц / 3 = 333,33 кГц. Коэффициент 3-й гармоники меандра равен 0,424. Иначе говоря, на выходе нужно ожидать амплитуду 3-й гармоники около 1*0,25*0,424 = 0,106 В.

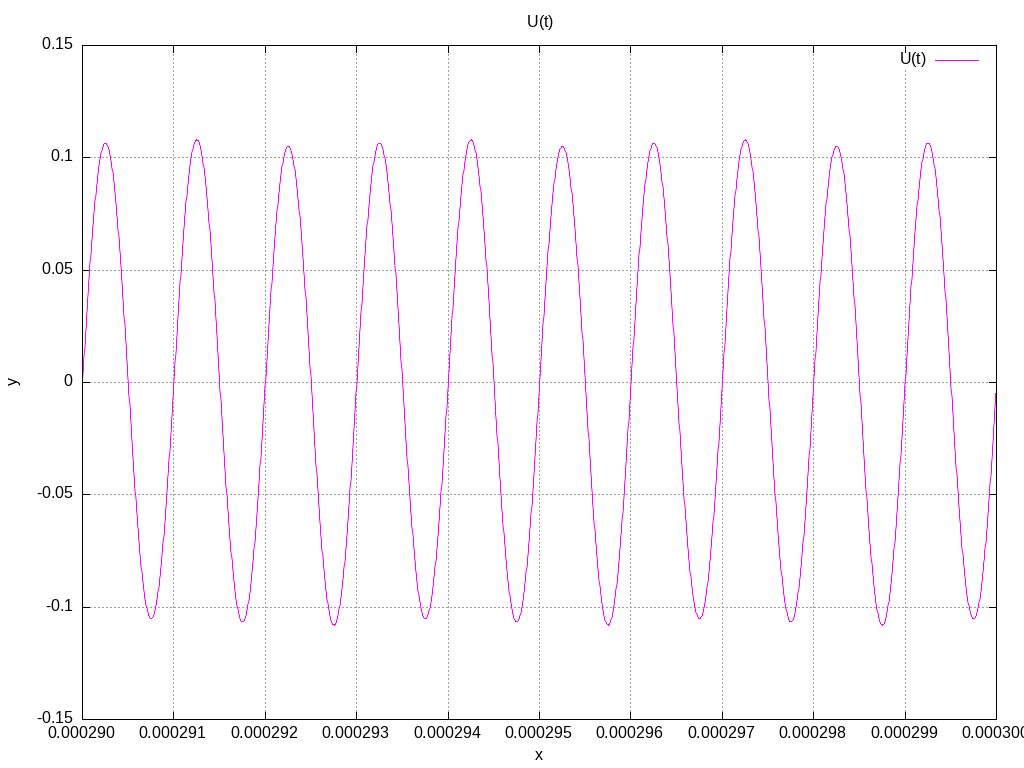

Теперь напишем систему диф. уравнений (на рисунке), смоделируем процесс и посмотрим что получится. Видим, что получилось практически полное совпадение простого расчета с результатом моделирования.
