Здравствуйте, антенна обычный диполь расположение получается почти строго север-юг, то есть диаграмма направленности восток-запад, антенна имеет наклон на север. Высота подвеса не более 14м в конечной верхней точке восходящего плеча диполя, нижняя точка (конец) падающего плеча около 10м.
Примерно так, 3х этажный дом с шиферной крышей, выше конька крыши расположена мачта 4.5м на вершине которой установлена самодельная 5/8 на 145МГц, а от середины мачты идёт оттяжка верхнего плеча диполя, на расстоянии 22м от дома стоит мачта 9м с роликом на конце с помощью которого антенна опускается за 5 минут.
Диполь выполнен из полевого телефонного кабеля скрутка в 3 проводка, обычная полевка имеет 2 проводка, а у меня вплетен ещё один для усиления на разрыв при обледенении.
Запитан обычным дешёвым кабелем 75 Ом со вспененным диэлектриком внутри, кабель имеет маркировку outdoor что говорит о наружном уличном его применении.
Сам кабель настроен в полуволновый повторитель на частоту 7.1МГц при помощи nanoVNA, длина уже точно не помню но что-то около 18 с хвостиком метром, все записано но не помню где
.
Почему дешёвый кабель, тут все просто, во-первых цена, во-вторых он лёгкий а так как у меня точка запитки в воздухе по центру антенны это имеет немалое значение, в-третьих он имеет центральную жилу обмедненную сталь и порвать такой кабель нужно очень постараться.

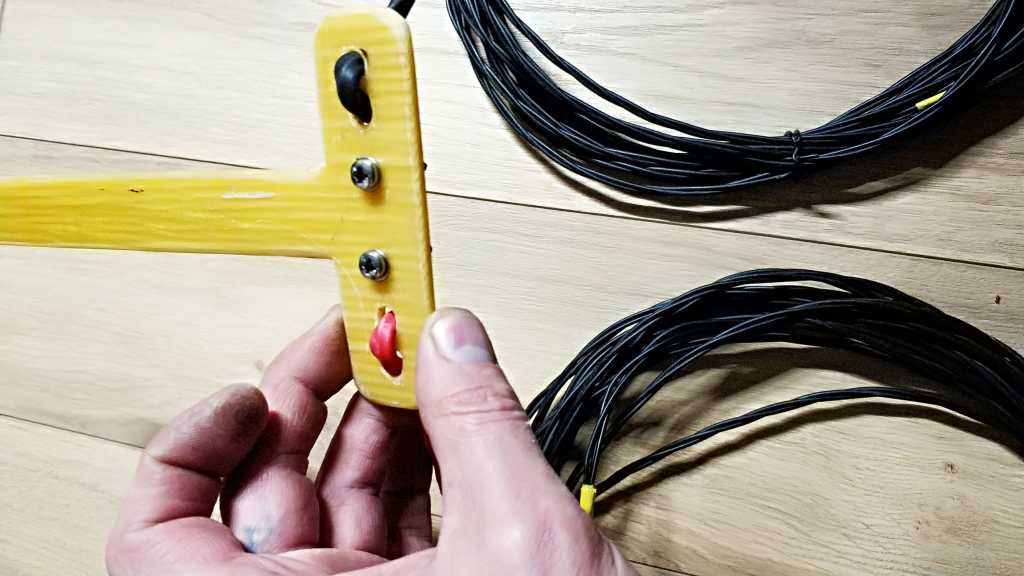

В точке запитки диполя Т-образная пластина из стеклотекстолита 6мм на которой закреплены болтики для соединения кабеля и плеч диполя, там же установлен запорный дроссель выполненный из колец 1500нм, не помню сколько штук но индуктивность его 26МКгн что чуть с запасом, в термоусадке кабель внутри колец и снаружи колец термоусадка, все залеплено пластилином, то есть сама точка запитки болтики и верхний конец гусеницы из колец чтобы не попала влага и не разорвало кольца не морозе.
И вот эта гусеница из колец наш запорный дроссель, а так же он тут выполняет роль симметрирущего согласуя симметричный диполь с несимметричной коаксиальной линией, так вот это прикреплено к ноге Т-образной пластины.
Центральная жила кабеля подключена на падающее на север плече диполя.

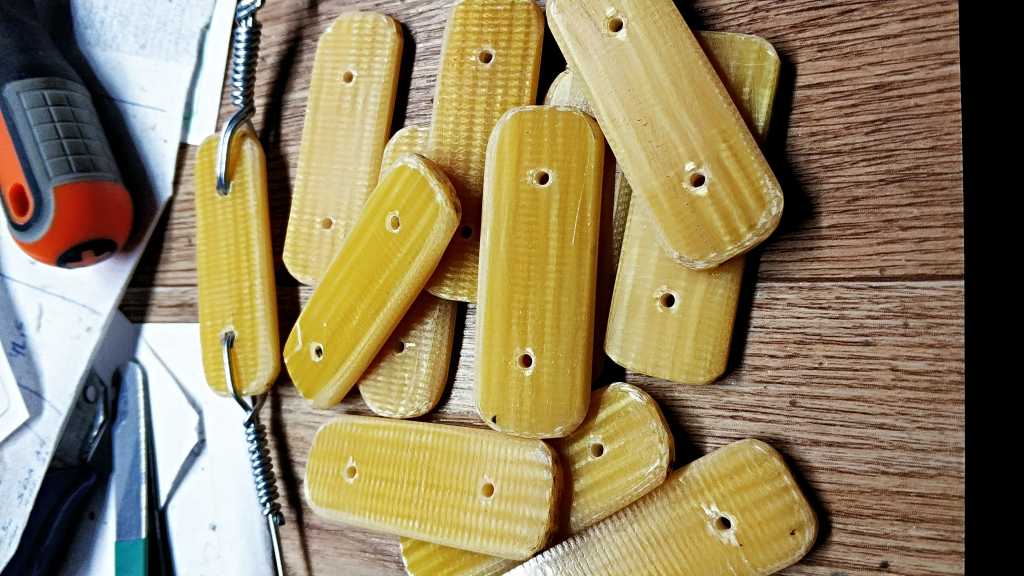

Старался оба плеча в процессе настройки сделать одной длины, резонанс получился на 7.123МГц, изоляторы стеклотекстолит 6мм для облегчения конструкции, 1й изолятор через 30см, 2й через 50см, 3й через 1, 4й через 2м и все остальные кратно 2м. Оттяжки нержавейка 1.2мм которую порвать очень сложно.
За счёт того что диполь выполнен из 3х проводов полёвки он получился достаточно широкополосный. При работе в эфире могу от 7.080МГц до 7.180МГц вообще ни на миллиметр не нужно перестраивать П-контур усилителя мощности.
Работаю 500ваттами на общий на этот диполь на 40ке, проблем ещё не было.
На разъёме в квартире тоже запорный дроссель из колец.
